Housing filter cairan kartrid kimia 10 inci
Filter cartridge, juga dikenal sebagai filter keamanan, umumnya dipasang sebelum bejana tekan untuk menghilangkan partikel kecil yang kekeruhannya di atas 1 derajat, untuk memenuhi persyaratan proses tindak lanjut air; kadang-kadang, itu juga diatur di ujung seluruh sistem air untuk mencegah partikel kecil (seperti resin yang pecah) ke dalam air jadi.
Prinsip Kerja filter cartridge lipit
Filter cartridge, juga dikenal sebagai filter keamanan. Shell terbuat dari stainless steel berkualitas tinggi, filter menggunakan filter dibentuk, Cairan melewati filter di bawah tekanan, residu tertinggal pada filter, dan aliran keluar filtrat melalui filter secara efektif dapat menghilangkan kotoran dalam air, sedimen dan padatan tersuspensi, bakteri . Filter yang dicetak adalah: kain, layar, filter, tabung filter yang disinter, filter luka, filter meleleh, filter berpori mikro dan filter multi-fungsi. Karena filter yang berbeda, ukuran pori filter tidak sama. Filter presisi berada di antara filter pasir (kasar) dan filter antara ultra-filtrasi, ukuran pori filter umumnya antara 0,01-120um. Untuk bentuk filter yang sama, filter ini dibagi menjadi model yang berbeda berdasarkan dimensi.
Filter luka dan filter meltblown yang umum digunakan
Filter luka (juga dikenal sebagai filter sarang lebah), ada dua jenis: satu adalah polip
serat ropylene - filtrasi kerangka polypropylene, suhu maksimum 60 ℃; yang lain adalah serat kapas - filter rangka baja stainless, suhu maksimum 120 ℃.
Bahan baku filter meltblown adalah polypropylene, suhu operasi maksimum adalah 60 ℃. Filter canggih dapat menghilangkan padatan tersuspensi, zat koloid dan beberapa partikel halus dan sebagainya.
Aplikasi filter cartridge berlipit
1. Industri makanan: filter halus air ruang, air mineral, minuman, klarifikasi minuman keras dan proses penyaringan.
2. Industri farmasi: air steril, oral, infus dan pengolahan air injeksi.
3. Industri elektronik: semikonduktor persiapan air, instrumen, tabung gambar dan pabrik produksi lainnya, cuci bar penyaringan air.
4. Industri kimia: pelarut organik, ester, alkohol, asam, alkali dan bahan kimia lainnya, pemurnian minyak.
5. Industri minyak: persiapan injeksi air ladang minyak dan sebagainya.
6. Perlindungan lingkungan, air limbah elektroplating, limbah pencetakan, limbah farmasi dan pengolahan air limbah industri lainnya.
7. Air laut, pengolahan air desalinasi air payau, hotel, apartemen pengolahan air.
8. Filter presisi sering digunakan sebagai filter keamanan untuk elektrodialisis, pertukaran ion, filter keamanan perangkat reverse osmosis.

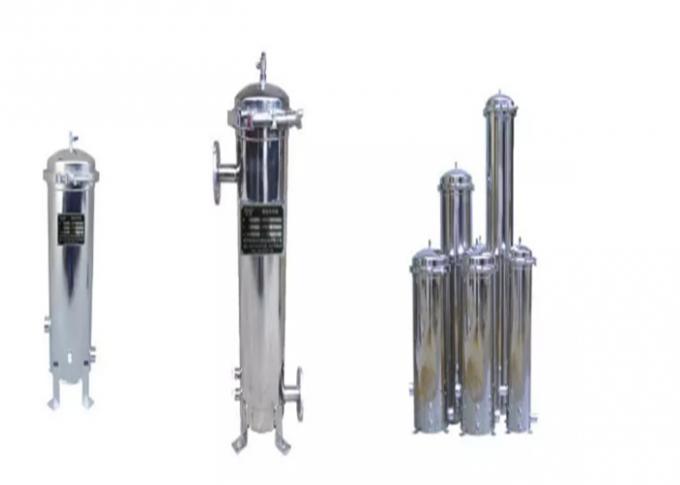

Housing filter cartridge berlipit
| Tekanan Pekerjaan: | 0,6 / 1,0 / 1,6Mpa |
| Bahan tubuh: | Baja tahan karat (SUS304, SUS304L, SUS316, SUS316L). |
| Suhu Operasional: | 5 ~ 40 ℃ (melebihi 60 ℃ untuk diinformasikan) |
| Suhu desain: | 5 ℃ -100 ℃ |
| Ganti tekanan: | 0,05Mpa-0,07MPA |
| Antarmuka filter: | kompresi datar, plug-in |
| Mode silinder dan koneksi dasar: | pembukaan cepat, bergelang |
| Akurasi filtrasi: | 1μm ~ 100μm |
| Jumlah Kartrid: | 1 inti hingga 180 inti |
| Panjang Filter: | 10 "~ 40" |
| Jenis segel: | Cincin-O atau mesin cuci datar |
| Bahan segel: | PTFE, karet. |
| Mengobati luar: | manik-manik matte jet, cermin polishing elektrolitik. |
| Bahan penyegelan: | karet nitril, silikon, Viton, konfigurasi standar untuk segel silikon. |
| Jenis antarmuka: | GB, HG, DIN, ANSI, flensa standar JIS, mulut gigi, klem dan sebagainya. |
| Standar mengarah: | GB, HG, SH, HGJ, JB, ANSL, JIS dan standar lainnya. (Ditentukan oleh pengguna, mohon tunjukkan level tekanan) |
| Manufaktur, standar pengujian: | GB150 standar, atau kriteria yang ditentukan pengguna. |
Parameter elemen filter
| Bahan filter | Suhu (℃) | Tekanan (mpa) | Presisi (μm) | Ukuran (mm) |
| Filter titanium alloy yang disinter | ≤300 | 0,015 | 0,3 ~ 100 | Φ50 × 120 Φ50 × 450 Φ60 × 110 Φ60 × 300 Φ60 × 500 Φ60 × 1000 |
| Filter anyaman stainless | ≤500 | 0,01 | 2 ~ 180 | Φ35 × 210 Φ65 × 250 Φ86 × 350 Φ86 × 500 Φ90 × 1000 |
| Filter anyaman PTFE | ≤140 | 0,011 | 0,02 ~ 50 | Φ45 × 250 Φ45 × 500 Φ45 × 1000 Φ60 × 250 Φ60 × 500 Φ60 × 1000 |
| Filter anyaman PP | ≤60 | 0,012 | 0,1 ~ 60 | Φ45 × 250 Φ45 × 500 Φ45 × 1000 Φ60 × 250 Φ60 × 500 Φ60 × 1000 |
| Serat logam yang disinter terasa | ≤130 | 0,01 | 1 ~ 70 | Φ180 × 425 Φ180 × 800 Φ180 × 1000 |
| Filter keramik | ≤250 | 0,018 | 0,4 ~ 80 | Φ100 × 300 |
| Filter leleh | ≤60 ℃ | 0,015 | 1-100 | Φ60 × 250 Φ60 × 500 Φ60 × 750 Φ60 × 1000 |
| Filter luka | ≤60 ℃ | 0,012 | 1-100 | Φ60 × 250 Φ60 × 500 Φ60 × 750 Φ60 × 1000 |
Fitur

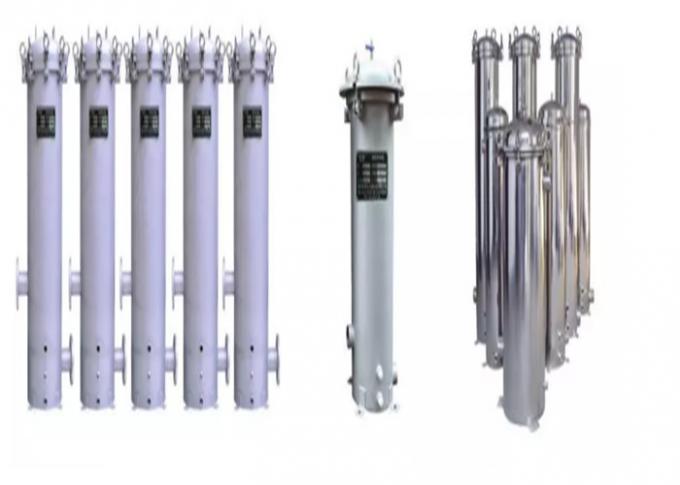

Karakteristik perumahan filter presisi
1. presisi filtrasi Tinggi, ukuran pori filter seragam.
2. resistensi filtrasi kecil, fluks, kemampuan intersepsi, umur panjang.
3. Filter bersih dan tidak ada polusi kedua pada media filter.
4. Itu juga dapat menyaring asam, alkali dan agen kimia lainnya.
5. Intensitas tinggi, tahan panas, tahan deformasi.
6. Harga rendah, biaya operasional rendah, mudah dibersihkan, filter dapat diganti.

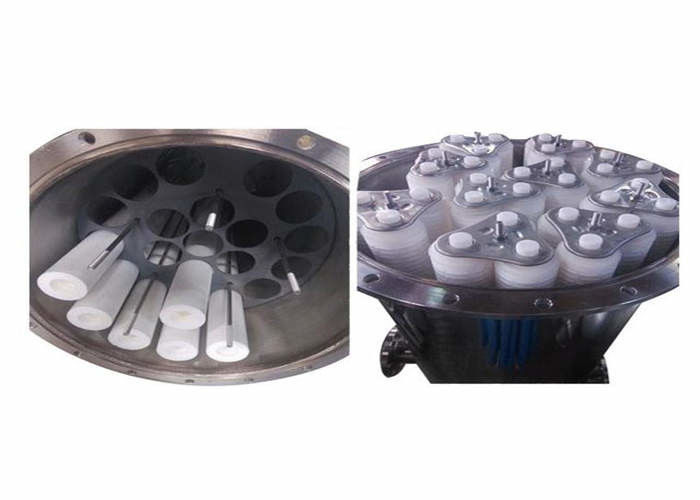

Komposisi filter cartridge lipit
Filter cartridge terutama terdiri dari housing filter, cartridge filter dan komponen lainnya, dan material housing filter sebagian besar terbuat dari baja stainless R304, jika digunakan dalam asam dan acara khusus lainnya, itu akan dibuat oleh baja stainless R316. Ini dibagi menjadi flensa dan penjepit, dan flensed housing terutama digunakan dalam hal penyaringan aliran yang lebih besar. Filter ini sebagian besar dibuat oleh kapas PP, juga dapat dibuat dengan filter luka atau filter karbon aktif pada beberapa kesempatan. Jumlah filter dapat bervariasi dari 1 hingga puluhan, terutama ditentukan dari laju aliran air.

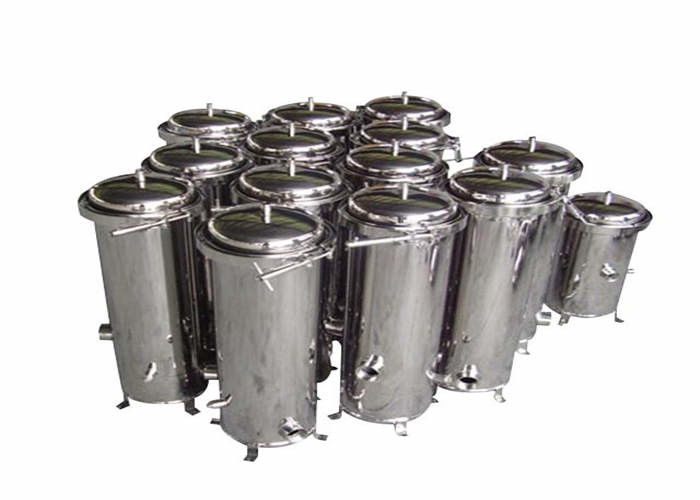

Housing filter presisi aliran kecil dengan clampopening.
1. Tubuh membuka jalan untuk ring bukaan cepat (atau flens bukaan cepat), untuk memfasilitasi penggantian dan pembersihan filter yang efisien.
2. Struktur kompak, ukuran kecil, peningkatan pembukaan cepat hoop berbentuk V, tes tegangan, tekanan tanpa distorsi dan kebocoran setelah 0,6MPA.
3. Filter cartridge menggunakan stainless steel sebagai bahan, dengan polishing elektrokimia atau penampilan akhir matte. Juga tersedia PP.

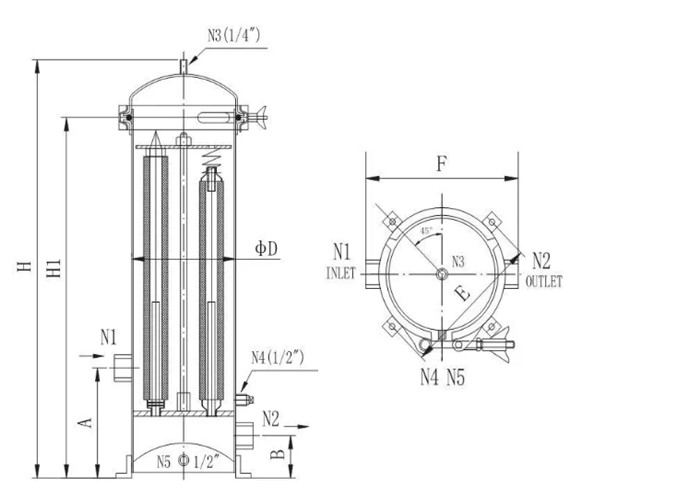

Filter cartridge lipit Parameter- Laju Aliran Kecil dengan penutup lingkaran
| Model | ΦD | A (mm) | B (mm) | H (mm) | N1 / N2 Φ | (m³ / H) |
| JLQ1-10 " | Φ 108 | 90 | 45 | 380 | 1 " | 0,5 |
| JLQ1-20 " | Φ 108 | 90 | 45 | 650 | 1 " | 1 |
| JLQ3-10 " | Φ 160 | 120 | 245 | 500 | 1 " | 1.5 |
| JLQ1-20 " | Φ 160 | 120 | 45 | 700 | 1 " | 3 |
| JLQ5-10 " | Φ 200 | 120 | 45 | 500 | 1,5 " | 2.5 |
| JLQ-5-20 " | Φ 200 | 120 | 45 | 740 | 1,5 " | 5 |
| JLQ5-30 " | Φ 200 | 160 | 60 | 1010 | 2 " | 7.5 |
| JLQ5-40 " | Φ 200 | 160 | 60 | 1290 | 2 " | 10 |
| JLQ7-10 " | Φ 230 | 160 | 60 | 500 | 1,5 " | 7 |
| JLQ7-20 " | Φ 230 | 160 | 60 | 760 | 1,5 " | 7 |
| JLQ7-30 " | Φ 230 | 160 | 60 | 1030 | 2 " | 10.5 |
| JLQ7-40 " | Φ 230 | 160 | 160 | 1310 | 2 " | 14 |

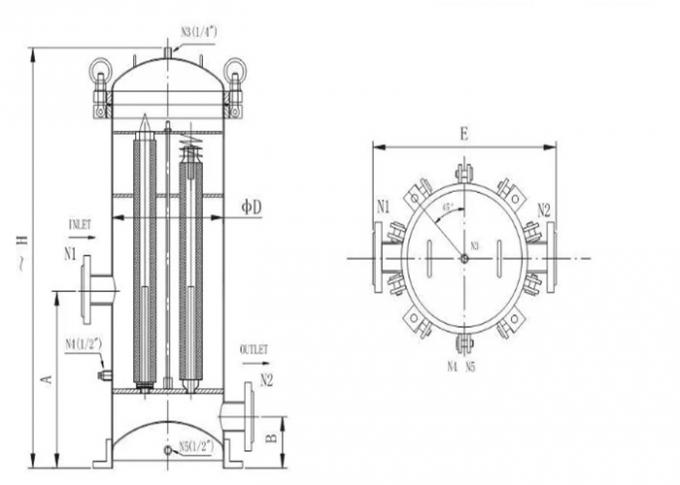

Filter cartridge lipit - Laju Aliran Kecil dengan penutup flensa
Filter cartridge berlipit - Laju Aliran Kecil dengan penutup flensa
| Model | ΦD | A (mm) | B (mm) | H (mm) | N1 / N2 Φ | (m³ / H) |
| JLQ10-30 " | Φ 300 | 180 | 60 | 1050 | 2,5 " | 15 |
| JLQ10-40 " | Φ 300 | 180 | 60 | 1500 | 2,5 " | 20 |
| JLQ15-30 " | Φ 350 | 250 | 120 | 1050 | 2,5 " | 22 |
| JLQ15-40 " | Φ 350 | 250 | 120 | 1500 | 3 " | 30 |
| JLQ20-30 " | Φ 400 | 250 | 120 | 1100 | 3 " | 30 |
| JLQ20-40 " | Φ 400 | 250 | 120 | 1550 | 3 " | 40 |
| JLQ25-30 " | Φ 450 | 1050 | 300 | 1630 | 3 " | 37 |
| JLQ25-40 | Φ 450 | 1200 | 350 | 2030 | 4 " | 50 |
| JLQ30-30 " | Φ 500 | 1050 | 350 | 1800 | 4 " | 45 |
| JLQ30-40 " | Φ 500 | 1200 | 350 | 2150 | 4 " | 60 |
| JLQ40-30 " | Φ 600 | 1050 | 400 | 1900 | 4 " | 60 |
| JLQ40-40 " | Φ 600 | 1200 | 400 | 2150 | 5 " | 80 |
| JLQ50-30 " | Φ 700 | 1050 | 400 | 1950 | 5 " | 75 |
| JLQ50-40 " | Φ 700 | 1200 | 400 | 2200 | 6 " | 10 |
| JLQ65-30 " | Φ 800 | 1200 | 400 | 2000 | 6 " | 97 |
| JLQ65-40 " | Φ 800 | 1350 | 400 | 2250 | 6 " | 130 |
| JLQ80-40 " | Φ 900 | 1350 | 450 | 2350 | 8 " | 160 |
| JLQ100-40 " | Φ 1000 | 1350 | 500 | 2450 | 10 " | 200 |
Filter cartridge lipit. Instal instruksi
1. Harap bersihkan shell filter dengan cermat sebelum menggunakan.
2. Hubungkan filter kartrid dengan sistem penyaringan in-line lainnya. Silakan periksa arah pemasangan inlet dan outlet.
3. Buka penutup atas filter untuk memeriksa kondisi kartrid: penyegelan cincin-O dan posisinya.
4. Pengguna dapat menggunakan agen pembasah (misalnya Air) untuk membasahi O-ring dan soket kartrij.
5. Pegang kartrid di dekat sisi cincin-O, masukkan ke dalam soket secara vertikal.
6. Masukkan semua kartrid, pasang dengan pelat tekan dan penutup dengan penutup atas.
Buka katup ventilasi di bagian atas cangkang keluar. Nyalakan katup inlet sedikit, biarkan cairan menjadi cangkang. Matikan katup ventilasi sampai cairan masuk ke dalam shell sepenuhnya dan bocor dari katup ventilasi. Sesuaikan katup outlet secara bertahap hingga dinyalakan sepenuhnya. Nyalakan katup masuk perlahan-lahan untuk menyesuaikan penurunan tekanan ke data 0,02MPa.
Filter cartridge lipit. Petunjuk Pengoperasian
1.Jika filter cartridge digunakan pada sistem desalt, silakan baca instruksi operasi eksklusif.
2.Jika untuk penggunaan normal, baca di bawah ini:
1. Buka inlet valve, vent valve agar rumah saringan penuh air. Kemudian buka katup keluar, tutup katup ventilasi untuk menyesuaikan laju aliran filter.
2. Kartrid yang menggunakan periode biasanya dapat diperiksa dengan pengukur tekanan. Biasanya tekanan diferensial maks adalah 0,15MPa. Ketika tekanan alarm, saatnya untuk menutup inlet dan outlet vale, dan untuk mengganti cartridge.
3. Buka katup ventilasi, tiriskan lembah dan ganti kartrid baru.
Catatan dalam operasi
1. Hindari dampak tekanan, tekanan balik dilarang.
2. Ganti kartrid saat penurunan diferensial lebih besar dari 0,3MPa, atau laju aliran turun jelas.
3. Jika filter tidak perlu bekerja untuk waktu yang singkat, rendam kartrid dalam larutan steril, tetapi jangan mengeringkan kartrid. Pengguna dapat menuangkan larutan steril di dalam rumah filter, membersihkannya sebelum digunakan lagi.
4. Jika pengguna membutuhkan sterilisasi uap untuk filter, pastikan mengalirkan air kondensasi, dan tekanan uap tidak melebihi 0,1MPa, tekanan diferensial filter tidak melebihi 0,015MPa.
Jika pengguna membutuhkan kartrid basah disinfektan, silakan gunakan udara kompres bersih menyerap semua cairan, atau jika tidak, uap akan menghancurkan kartrid.
Cara mengganti cartridge
1. Matikan filter, bongkar tutup lubang pria.
2. Matikan sekrup pada kartrid, keluarkan kartrid. Bersihkan filter di dalamnya.
3. Lepaskan cincin-O di kedua sisi kartrid, bersihkan dan masukkan ke kartrid baru. Perhatikan: rendam kartrid baru 30 menit sebelum digunakan untuk memastikan kartrid basah.
4. Masukkan kartrid ke soket.
5. Pasang pelat tekan, kencangkan sekrup.
6. Tempatkan penutup lubang atas. Jalankan filter.
7. Buka inlet valve, vent valve agar rumah saringan penuh air.
Tutup katup ventilasi, buka katup pembuangan, dan untuk melihat kondisi air keluar. Ketika air berubah menjadi jernih, maka saringan bisa masuk ke dalam operasi. Peringatan: harap cuci kartrid baru sebelum digunakan.
